无线之花stm32wb又双叒叕上新了！

stm32wb55mmg模组让设计速度再翻倍

4 r7 {# t# e  u/ t

stm32wb再次上新，stm32wbxm模块加速设计流程。

8 x/ h4 g$ }/ d" p- y; l3 c" `* [

意法半导体着力打造的stm32wb这朵“无线之花”始于2018年，以其多协议 安全soc，成为无线应用领域的开路先锋。

stm32wb是全球首个将多协议 安全(双核，fus，rss…)结合在一起的soc，支持主流2.4ghz的多种协议栈，如ble，zigbee，thread等；还支持静态和动态并发的模式，可同时运行多个协议栈。stm32wb具有高集成度、高性能、低功耗等特点，非常适用于工业网关、电信设备、家庭自动化、家电产品、智能消费电子、ai以及各种802.15.4的无线场景；其优异的安全功能，诸如密码算法加速器和安全密钥存储等，可确保物联网硬件数据安全，是物联网硬件开发人员的最佳选择。

▲stm32wb的八大特性

* }5 a: \8 y: d) k- d( e

st为stm32wb系列提供了从硬件、软件开发工具等完整的生态系统，从配置、开发、下载、到监控的一站式开发平台，构建无缝的开发流程。两年间，先后推出高配版stm32wb55系列，在无线连接和安全性能各方面达到最佳；高性价比stm32wb50系列，与stm32wb55系统芯片引脚兼容，沿袭双核架构并支持多种无线协议；以及超值版stm32wb35/30系列，将性价比推向极致。

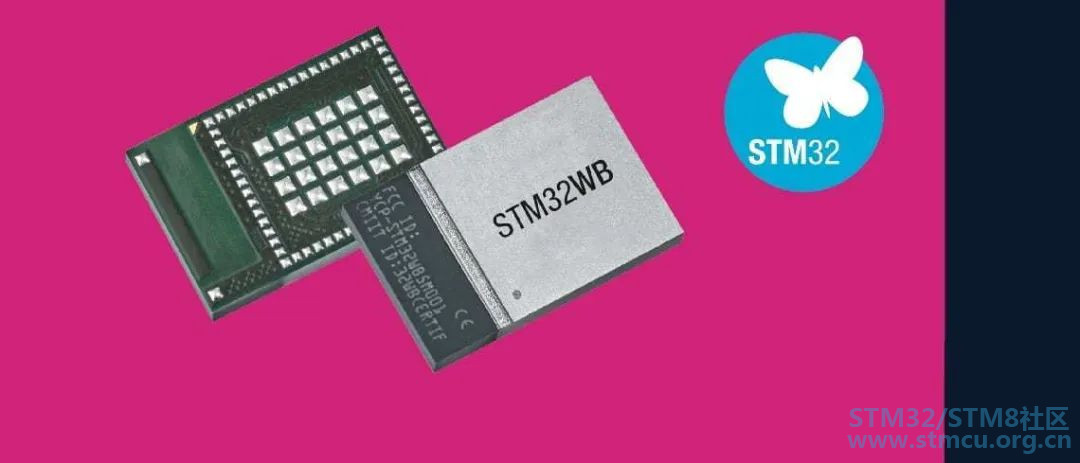

stm32wb55mmg：

第一款无线stm32模组

% x( s3 t- l$ k/ _ h

stm32wb55mmg以模组形态问世，除了具备stm32wb55系列的全部特性，它集成度更高、尺寸更小，设计更简单，让用户的产品设计速度再次提升！

stm32wb5mmg无线模组可通过bluetooth®le和802.15.4协议（包括zigbee，thread和专有协议）实现2.4ghz云顶集团3118acm登录入口的解决方案。该模组基于stm32wb55微控制器，1 mb闪存，wlcsp100封装，可立即使用，并嵌入了包括天线的完整参考设计，从而可以更快地帮助用户将产品推向市场。

它兼具高性能、多协议灵活性和安全性，以及与stm32wb无线mcu相同的超低功耗特性，其认证可确保广泛的地理覆盖范围。作为stm32wb产品组合的一部分，stm32wb5mmg被包含在st的长期供货计划内，可确保连续供应10年。

! u3 u/ u3 h3 n  c6 u) k1 r

stm32wb55mmg模组加速设计流程: 开发者通常会遇到这样的窘境，面对小批量产品应用，在无法验证产品投入的合理性时，如何创建蓝牙le、zigbee或线程应用？答案就在stm32的首款无线模组stm32wb55mmg，它包括一个天线、晶体振荡器、stm32wb55微控制器以及相关嵌入式射频所需的一切，为成本敏感型的开发应用提供了一个新的云顶集团3118acm登录入口的解决方案，不仅可通过简化认证的途径缩短产品上市时间，还因其硬件灵活性确保小型开发团队不被无线产品应用的复杂性困扰。

强大的无线连接特性：stm32wb5mmg模组支持与stm32wb系列相同的无线协议，经过认证可运行具有多个配置文件的bluetooth®le5.2，具有zigbee3.0集群的zigbeepro和适用于mtd和rfd模式的openthread。

该模块可以使用ble lld，hci或通用mac设备配置以多种方式访问专有协议，具体取决于应用程序需求。stm32wb5mmg模组包括1mb的闪存，可确保用户的应用程序在所有协议堆栈下都能以独立和并发方式平稳运行。

7 u- k$ n) \% |$ `. t3 w

更小巧的封装：stm32wb55mmg无线微控制器模组以lga86封装（7 x 11.3 mm），其小巧外形为设计人员提供了最小的占用空间和足够的内存大小，可直接集成到任何最终产品中，而无需任何射频背景知识。

1 q# p p" @" e& g& y

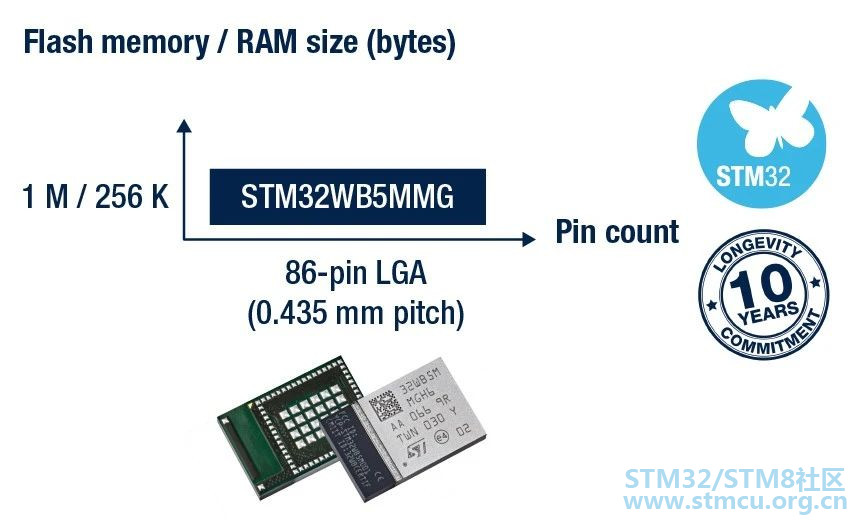

▲stm32家族首款无线mcu模组

stm32wb55mmg模组的引脚配置实现了具有主要通信通道和外围设备的2层pcb，以及完整云顶集团3118acm登录入口的解决方案的4层pcb。该模组已完全集成到stm32cube生态系统中，并且已通过主要地理区域emc认证领域的认证。

为了保证广泛的地理覆盖范围，stm32wbxm兼容多个国家和地区的标准：欧洲ce，美国fcc，日本jrf，中国srrc，俄罗斯gost，韩国kc和中国台湾的ncc。

全面的生态系统支持：stm32wb55 nucleo软件包和stm32cube生态系统构成了一套协同一致的软件开发工具，可以帮助用户快速、轻松地开始开发应用程序。stm32wb55nucleo软件包完全集成在经过市场验证的stm32cube生态系统中，带有一整套完善的嵌入式软件资源和开发工具。

stm32cubewbmcu软件包是针对嵌入式软件资源的一站式云顶集团3118acm登录入口的解决方案，具有hal和ll外设驱动程序，全套中间件和无线电堆栈（蓝牙le 5.2，openthread，zigbee3.0，开放协议和并发模式）以及各种流行的ide（例如keil mdk-arm和iarsystems）的各种预配置软件示例。

stm32wb55mmg模组兼容stm32cubemxmcu初始化、配置和代码生成工具，并兼容stm32cubemonrf软件，以实现测试和验证rf性能。

stm32wb55mmg：

帮助开发者进行成本效益分析

% ?6 k( i8 v" ~) d. h

开发者在进行无线产品应用设计中，绕不开产品认证难题及设计复杂性困扰。

解决认证难题：开发者在进行无线应用产品开发时，如果采用了p-nucleo-wb55开发板和stm32软件，会发现stm32wb55这款具有嵌入式无线收发器的双核cortex-m0 和cortex-m4微控制器很好用，它支持蓝牙le 5.0、zigbee pro/zcl 3.0、thread和专有协议，设计一个定制板相对简单。但要认证这样的设计，可能会感叹“对于我们这样的小型开发团队，又是小批量产品，我太南了！” 花费数万甚至数十万美元进行测试和申请，一点都不香。

stm32wbmmg的单片架构是解决认证难题的独特方案。意法半导体将验证系统包含在模组封装内，帮助开发者完成大部分认证工作。在相关监管机构已经批准了主要硬件实现的情况下，开发者可以将时间和精力放在产品特定的功能上，无需关注硬件系统的验证。stm32wb55mmg除了获得传统的fcc（美国）和 ce（欧盟）认证，还获得了日本telec和mic、中国ccc、加拿大ic和ised、韩国kc和台湾bsmi的验证。因此，将设计输出到世界各地变得更加简单，从而进一步提高了投资回报率。

1 w# y# h& w% l/ m

克服设计的复杂性：蓝牙le产品的复杂程度，让工程师陷入开发困境的几率不低，有时不得不寻找外部专家，比如小型开发团队很难搞定复杂的天线调整和射频优化。通过使用stm32wb55mmg，工程师们无需再担心这个问题，意法半导体在模组中完成了所有的工作。此外，工程师还可以在2层和4层pcb中使用新器件，从而获得更大的灵活性。如果不需要stm32wb55mmg模组的所有功能配置，采用2层pcb来降低成本；如果希望创建更强大的应用，开发者可采用4层板，使用stm32cubemx等工具来启动项目，获得完整的stm32wb55的外设、安全功能。

stm32wb55mmg：

专注于功能而非实现

鼓舞人心的参考设计：stm32wb55mmg模组提供了一种新的成本效益模式，让开发者可以专注设计满足市场需求的产品。那么，如何将stm32wb55mmg模组更好地融入最终产品？stm32也为您周全考虑了，2021年q1，stm32wb55mmg-dk即将发布，开发者可将这款发现套件视作参考设计，帮助工程师从原理图中获得设计灵感。如果开发者还有该模组是否影响整体的占地面积的顾虑，实锤一下，stm32wb55mmg采用的lga86l封装尺寸仅为7.3 mm x 11 mm，可以确保设计紧凑。

面向未来应用：工程师们都知道，产品数据手册上的规格功能，解锁一遍是蛮难的一件事。stm32wb55mmg-dk开发板的丰富传感器、lcd、外部存储器可帮助开发者了解stm32wb55微控制器的所有功能，不仅可以试验安全启动和安全固件安装等安全功能；还能测试quadspi接口，以便更好地快速利用外部闪存；显示屏将有助于评估集成的lcd驱动。

; p' z: w1 |; z8 d# r6 x

stm32wb55mmg-dk开发板具有很强的象征意义，它是蓝牙物联网应用的技术演示，而非stm32wb55mmg的简单窗口，为开发者带来超越基本功能集的所有资源。例如，即将更新的fp-aud-bvlinkwb1功能包，为新的discovery kit 提供预编译的二进制功能，该应用通过ble流媒体传输音乐和语音，可模拟智能扬声器，让工程师沉浸在创建更时尚、更酷炫的产品开发中，而不必担心射频实现所带来的挑战。

参考资料：

u  stm32wb55mmg: 1st stm32 module for the 1st wireless mcu

u  stm32wb55mmg 产品页面
